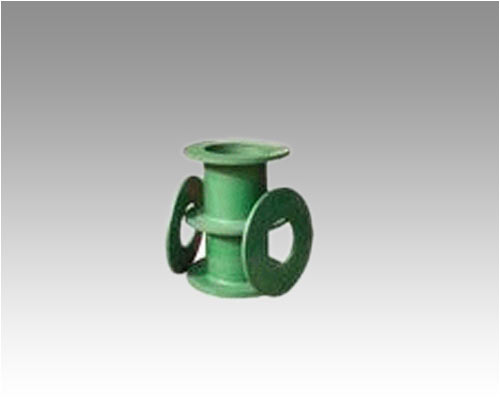

07FS02刚性密闭套管详细介绍：
1、密闭填料可根据实际情况选用环氧树脂、密闭防火胶泥、白布带粘聚醋酸乙烯根填入、油麻缠绕封堵。
2、平时不封堵，在战时转换期内进行封堵。
3、核4级、核4B级、核5级、常5级人防工程的电气管线采用明管敷设时，在受冲击波方向（防护密闭门或临战封堵外侧）应设置抗力片防护。
4、核6级、核6B级、常6级人防工程的电气管线不需设置抗力片。
5、在防护密闭门或临战封堵外侧受冲击波方向，接线盒应采用防护盖板，盖板厚度应为≥3mm的热镀锌钢板。
6、接线盒应选用热镀锌钢板，厚度≥3mm。
防水套管的简介：
防水套管 又叫穿墙套管，穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位�！�
刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。
不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管和柔性防水套管最直观的不同，外观上看就是不同的，柔性防水套管内部有橡胶止水环，如用在水池壁时防止漏水。它们安装长度是不一样的，柔性套管的标准长度是300mm而刚性套管的标准长度是200mm，但是它们有个共同点就是可以施工的需要任意加长或减短。
07FS02刚性密闭套管使用说明：
1.本图尺寸均以毫米来计。
2.刚性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
3.套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
4.套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。
5.穿管处之混凝土墙厚应不小于 200mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（ D6 ） 200mm。
6.套管的材料重量是按墙厚 L 值为 200mm应另行计算。
7.套管部件焊接材料，用 A3 材料制作， T42 焊接。
07FS02刚性密闭套管安装方法：
一、随土建施工一齐安装
——管道穿混凝土构造的剪力墙基础、穿梁、穿异型柱时，应随土建一齐安装。原因是，预留孔洞后，套管与混凝土之间的二次浇注不好处理；有的无法处理，如地下室基础混凝土剪力墙上安装刚性防水套管。
二、安装管道前安装
——指管道穿混凝土楼板、普通砖墙时，一般都在混凝土楼板上预留孔洞，普通砖墙可以后凿过墙眼。楼板处，在安管道之前，掉通线、安装套管。砖墙上，画线，栽设支架，找好坡度，安装套管。
防水套管管道施工：
1、防水套管主管采用球墨铸铁管，橡胶圈承插接口，过桥管采用D325×8焊接钢管，沿路预埋支管采用D219×6焊接钢管。
2、施工前需对管件及阀门进行试验检测，其压力等级不应低于管道工作压力的1.5倍，材料进场后及下管前要对管材及附件进行检验，包括文字证明和实物检查。
3、防水套管管材在运输，装卸及堆放过程中严禁抛扔或激烈碰撞。管道的铺设应在验槽合格后方可进行，在铺设管道前要对管材，管件等重新进行一次外观检查，发现有问题的管材和管件均不得使用。
4、防水套管管材的吊运及放入槽内时，应采用可靠的软带吊具，平稳下沟，不得与槽底和槽壁发生剧烈碰撞。配管时沿沟槽分散配置，减少二次搬运，为确保下管位置的准确，需在管内放置带有中心刻度的水平尺，检验时看管道坐标中心线上下垂的中心吊线与水平尺的中心是否重合。
技术参数：
|
序号
|
名称
|
数量
|
材料
|
备注
|
|
1
|
法兰套管
|
1
|
Q235-A
|
焊接件
|
|
2
|
密封圈
|
1
|
氯丁橡胶
|
|
|
3
|
法兰压盖
|
1
|
Q235-A
|
焊接件
|
|
4
|
螺栓
|
n
|
Q235-A
|
GB897-88A
|
|
5
|
螺母
|
n
|
Q235-A
|
GB/T41-2000
|
|
6
|
钢管
|
|
Q235-A
|
|
|
7
|
挡板
|
|
Q235-A
|
07FS02刚性密闭套管说明：
1.穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200。
2.钢管和挡圈焊接后经镀锌处理，再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。
3.焊工采用手工电弧焊，焊条型号为E4303。
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
B |
k |
重量 |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
4.49 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
4.66 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
5.33 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
6.36 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
8.33 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
1O.06 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
15.9 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
18.68 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
27.40 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
30.95 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
34.35 |
|
450 |
480 |
500 |
530 |
650 |
1O |
14 |
10 |
37.85 |
|
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
54.50 |
|
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
61.43 |
|
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
69.12 |
|
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
76.81 |
|
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
84.50 |
|
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
122.5 |
|
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
141.3 |
|
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
176.4 |
|
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
216.6 |
|
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
239.3 |
